全焊接直埋式球閥的工作原理及構造

    全焊接直埋式球閥用于：燃?xì)廨敵龉艿?主干線及各支線供應管道等。集中供熱：大型供熱設備輸出管線、主干線、支線。熱交換機：管道及各回路啟閉。鋼鐵廠：各種流體管道,廢氣擇放管道,煤氣和熱力供應管道,燃料供應管道。各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。

全焊接直埋式球閥連接方式:對焊、法蘭。
 口徑尺寸: [DN15-DN1000]
 工作壓力:[PN1.6、PN2.5、PN4.0 MPA]]。
 介質溫度:－20℃≈180℃。[可根據不同的工控選擇材料]
 流體介質: 水、油品、氣、燃?xì)忸惤橘|(zhì)。
 閥體材質:碳鋼、不銹鋼。[可選]
 密封材質: 聚四氟乙稀PTFE 增強聚四氟乙稀PPL
 球芯材質: 實芯不銹鋼球
 閥桿材質:不銹鋼。
 填料: 石墨、增強聚丙稀
 連接方式:法蘭、焊接
 驅動方式：氣動、電動、蝸輪、手動、液動

產品概述

銳爾全焊接球閥，廣泛應用于城市燃?xì)獾牡叵鹿芫�，天然氣輸送管線，調壓站等領域。在過去的30多年里，通過不斷的研究和創新，以及對產品質量的精益求精。已贏得世界30多個國家的信賴和好評.

銳爾全焊接球閥，由于閥門的整體結構采用全焊接的工藝結構，使閥門的內、外密封得到了極大的提高，閥門的重量得到了很大的降低(特別是DN300以下)o使閥門的安裝變得更為便捷，不僅降低了工程施工的成本，也節省了時間。

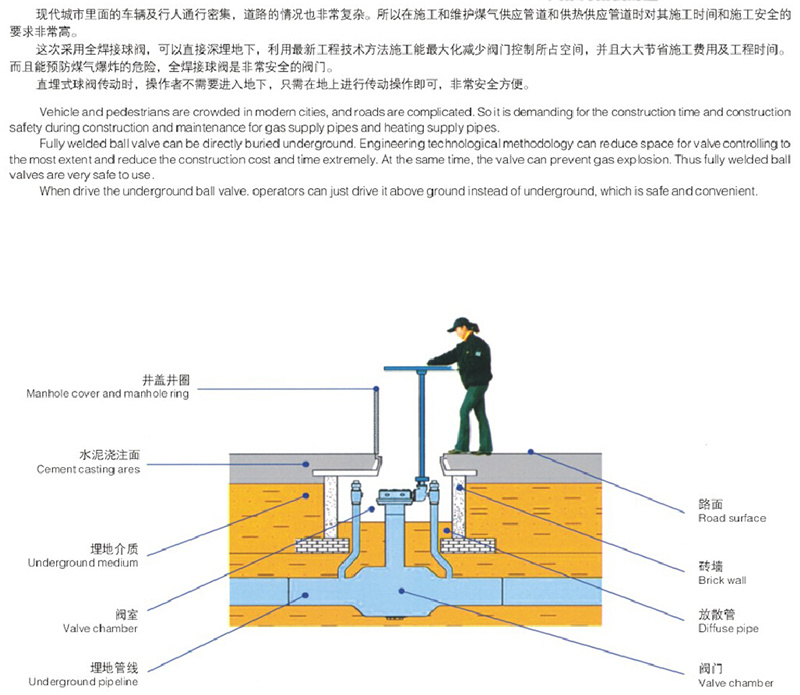

銳爾全焊接直埋球閥，可以直接深埋地下。不用設置地下閥門控制室，這樣操作者不需要進入地下，只需在地上用T型手柄進行傳動操作即可，非常方便，避免了以往由于設置地下閥門控制室而存在的不安全隱患。

銳爾全焊接直埋球閥，可根據用戶燃?xì)夤艿赖穆竦厣疃�，來為您設計不同的閥門高度。同時，也可根據用戶對閥門連接端口的不同需要，為您設計了多種端口連接方式，供您選擇.

銳爾全焊接球閥分標準徑和通徑兩種供您選擇.

技術特點

1全焊接球閥技術特點、整體式焊接球閥，不會有外部泄漏等現象。

2、由于閥座是由碳化特氟隆密封環及彈簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄漏。

3、球體的加工過程由先進的計算機檢測儀跟蹤監測，所以球體的加工精度高。

4、由于閥體材料跟管道材質一樣，不會出現應力不均。也不會因地震及車輛經過地面時而產生變形，管   道耐老化。

5、密封環采用含量25％Carbon(碳素)的C+PTFE材質，保障完全無泄漏。

6、直埋式焊接球閥可以直接埋于地下，不用建高大閥門井，只需在地面上設置小型淺井，大大節省施工費用及工程時間.

7、可根據管道的施工及設計的要求，調整閥體的長短和閥桿的高度。

8、球體的加工精度非常精密，操作輕便，無不良干涉.

9、與同類行業的同種規格產品相比，閥體小,外形美觀。

10、在閥門正常操作、使用的情況下，質保20年。

材質

閥體：碳鋼ST37, A106-B, STPG 370, A105, ASTM A516-60, A216-WCB 或相等的。不銹鋼304或316(根據要求選擇)

球體：不銹鋼304或316級別

閥座：金屬閥座帶有聚合物密封圈， PTFE, RTFE, Viton, Nylon, Peek 等

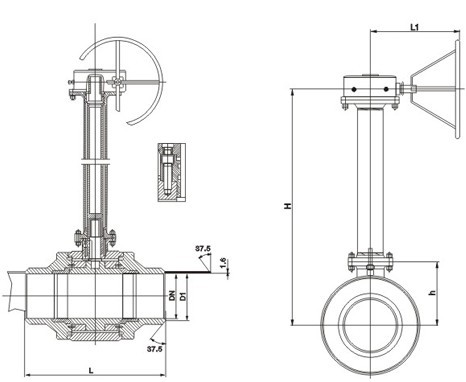

性能尺寸

設計與制造規范
