三通法蘭球閥產品概述： 三通法蘭球閥是一種可對三條管路介質進行轉換，分流或合流的三通切斷型球閥，該閥一般都是法蘭式或內螺紋的連接方式。可根據不同流向切換要求。該三通球閥可設計為L型和T型結構。進而滿足工業管道中對介質流體各種不同組合的控制形式。T形三通球閥用于介質分流、合流及流向切換。銳爾閥門T型三通球閥密封性能好，利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通T型球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。一閥多用：任一通口可用作入口而無泄漏。可以靈活控制管路中介質的合流或分流。三通球閥可選用不同功能的電動執行裝置，可滿足不同工況的使用要求。廣泛應用于供水、電力、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等工業管路系統中。
三通法蘭球閥產品特點： （1）可調范圍廣，一閥多用，任一通口可作入口而無泄漏，該三通可設計為L型通口和T型通口。 （2）啟閉力矩小、密封可靠、流通能力大、流通阻力小，壽命長。 （3）防火、防靜電處理、體積小、重量輕。 （4）可分為法蘭三通球閥和內螺紋三通球閥，該閥可用功能多，既能分配也能換向，適用于液體，氣體，蒸汽等介質的切斷或調節。 （5）三通球閥兼備開關切斷和智能比例式調節功能，不僅可截斷流體，也可以對壓力，流量，溫度等參數進行調整。
三通法蘭球閥主要技術參數: 公稱通徑：DN15~200mm 公稱壓力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa 連接方式：法蘭式、內螺紋 結構形式：三通L型、三通T型 閥芯形式：O型球體閥芯 流量特性：快開特性 閥芯材質：不銹鋼304、不銹鋼316、不銹鋼316L等 密封填料：V型聚四氟乙烯、柔性石墨填料等 閥體結構：三通鑄造球形閥 閥體材質：碳鋼（WCB）、不銹鋼304、不銹鋼316、不銹鋼316L等 適用溫度：-40°C~+450°C 使用范圍：水、氣體、蒸汽、燃氣、油品、腐蝕性介質等 驅動方式：手動（手柄或渦輪傳動）、電動、氣動 泄漏量Q：軟密封：零泄漏、硬密封：≤額定×0.001%。 環境溫度：-30°C~+70°C

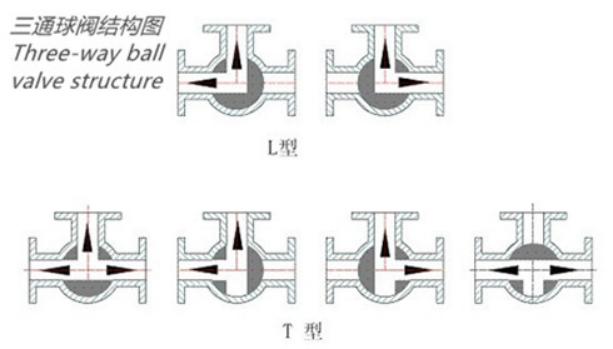

三通法蘭球閥的流向原理說明：
（1）三通球閥可根據流向切換要求一般分為L型結構和T型結構。 （2）L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道相互連通， （3）T型三通球閥適用于介質的分流、或合流的流向切換。T型三通球閥可以使三個通道相互連通或使其中兩個通道連通，起到分流或合流作用。 （4）該三通球閥一般采用兩個閥座結構，可根據用戶要求采用四閥座結構。
三通法蘭球閥標準規范： （1）設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。 （2）法蘭尺寸：JB/T74~90 (JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。 （3）結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。 （4）檢驗主試驗：JB/T 9092、API 598。
三通法蘭球閥裝方法： （1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。 （2）安裝前應按規定的信號（手動、電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。 （3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。 （4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。 （5）本類閥應安裝在管道的水平方向或垂直方向。 （6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。 （7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
三通法蘭球閥訂貨須知： 1、對產品有特殊要求，須在訂貨合同中提供以下說明： a．結構長度； b．連接形式； c．公稱直徑； d．產品使用介質及溫度、壓力范圍等、 e．試驗、檢驗標準及其他要求。 2、 本廠可根據客戶特定要求配置各類驅動裝置。 3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。 4、貨期、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
注：更多詳情參數請直接聯系我們！請點擊此處：跳轉在線客服！上海銳爾閥門竭誠為您服務!
|
