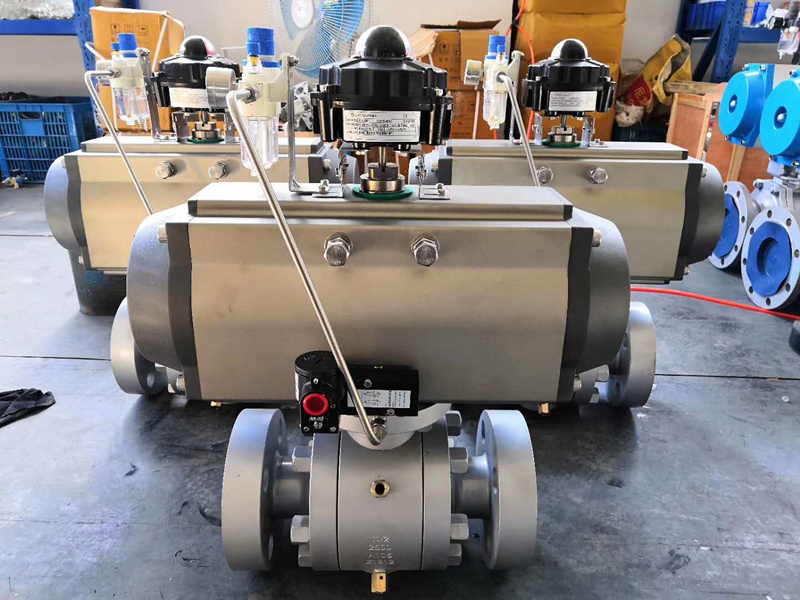

氣動高壓不銹鋼球閥選型概述及照片

 一、Q641H氣動高壓不銹鋼球閥--概述

銳爾閥門生產的Q641F系列氣動不銹鋼球閥是一種90°旋轉類閥門,其優點密封性好,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

二、Q641F氣動高壓不銹鋼球閥--執行機構

采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

三、Q641F氣動高壓不銹鋼球閥--附件的選項

 根據不同控制和要求可選擇下列附件：

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

手動機構：HVSD手操機構

四、Q641F氣動高壓不銹鋼球閥--執行標準

設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

檢驗主試驗：JB/T 9092、API 598。
