常見的國標法蘭尺寸參數圖及標準號

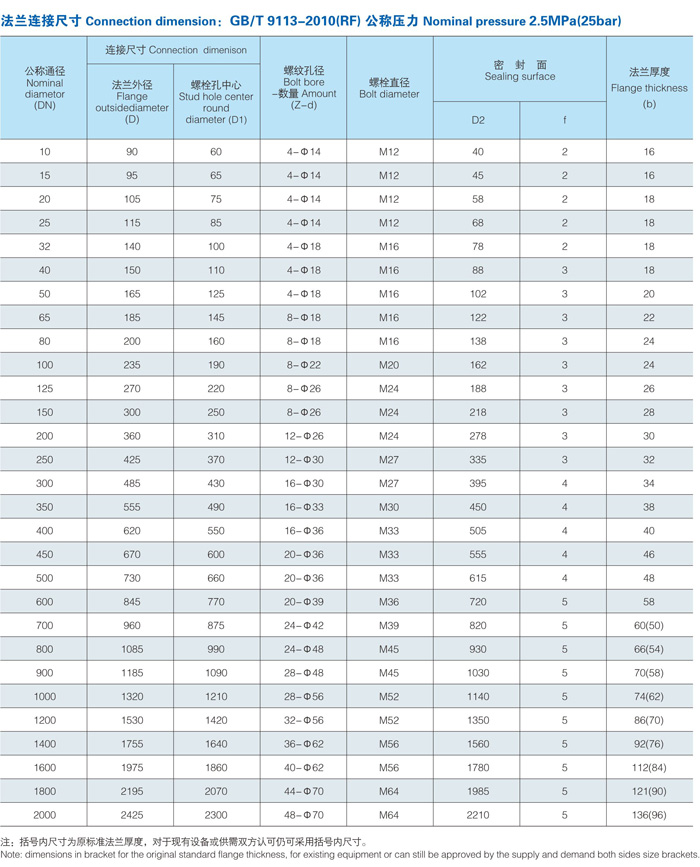

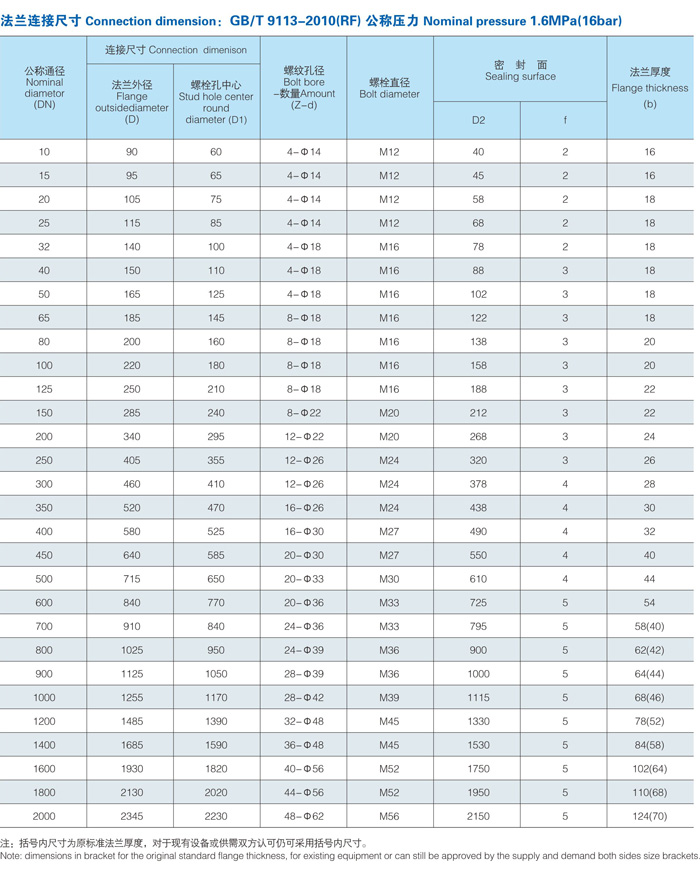

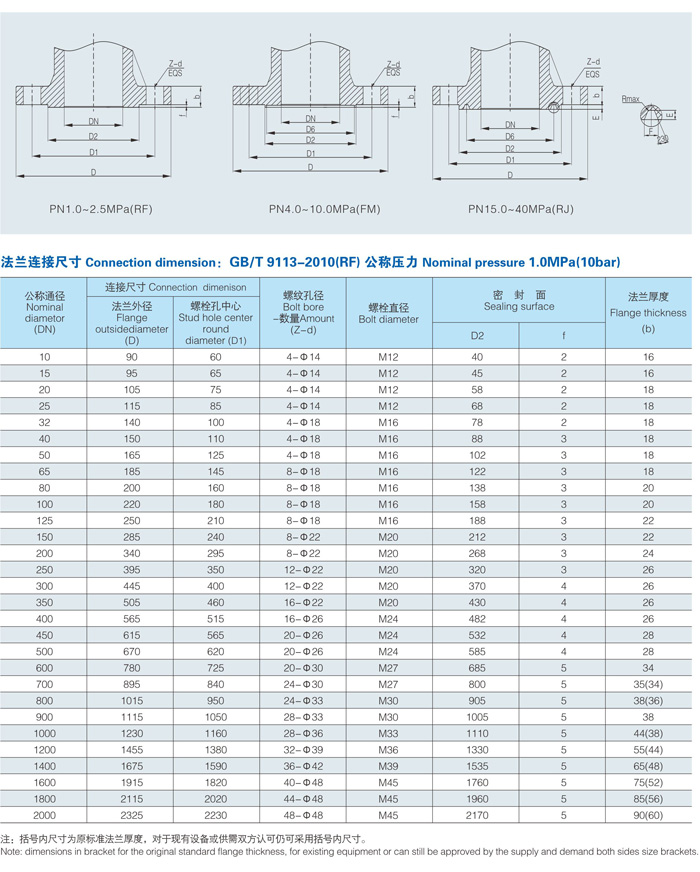

   不同標準的閥門對應的不同標準的法蘭片，如何知道自己所需要的閥門需要鏈接多大的法蘭，請參照銳爾閥門所公布的1.0Mpa、1.6Mpa、2.5Mpa三種常規閥門法蘭片的尺寸圖，希望給大家?guī)�來一定幫助�?/span>

1.平焊：只用焊接外層，不需焊接內層;一般常用于中、低壓管道中，管道的公稱壓力要低于0.25MPa。平焊法蘭的密封面有三種，分別是光滑式、凹凸式以及榫槽式，其中以光滑式應用最為廣泛，并且價格實惠，性價比高。

2.對焊：法蘭的內外層都要焊接，一般多用于中、高壓管道中，管道的公稱壓力在0.25～2.5MPa之間。對焊法蘭連接方式的密封面是凹凸式的，安裝比較復雜，所以人工費、安裝法以及輔材費都比較高。

3.承插焊：一般多用于公稱壓力小于等于10.0MPa，公稱直徑小于等于40mm的管道中。

4.松套：一般多用于壓力不高但其中介質比較有腐蝕性的管道中，所以這類法蘭耐腐蝕性強，材質多以不銹鋼為主。

這種連接主要用于鑄鐵管、襯膠管、非鐵金屬管和法蘭閥門等的連接，工藝設備與法蘭的連接也都采用法蘭連接。

相關閥門：氣動法蘭球閥  氣動法蘭蝶閥 電動法蘭球閥  電動法蘭蝶閥
