電動三通球閥圖片
電動三通球閥簡介：
電動三通球閥是一種可對三條管路介質進行轉換，分流或合流的三通切斷型球閥，該閥一般都是法蘭或內螺紋的連接方式。可根據不同流向切換要求。該電動三通球閥可設計為L型和T型結構。進而滿足工業管道中對介質流體各種不同組合的控制形式。電動三通球閥不僅能對兩條相互垂直的通道進行切換或截斷，也能關閉任一通道。使另外兩個通道連通，可以靈活控制管路中介質的合流或分流。該電動三通球閥選用不同功能的電動執行裝置，可滿足不同工況的使用要求。廣泛應用于供水、電力、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等工業管路系統中作兩位切斷或比例式調節。
電動三通球閥特點：
（1）可調范圍廣，一閥多用，任一通口可作入口而無泄漏，該三通可設計為L型通口和T型通口。
（2）啟閉力矩小、密封可靠、流通能力大、流通阻力小，壽命長。
（3）防火、防靜電處理、體積小、重量輕。
（4）可分為電動法蘭三通球閥和電動內螺紋三通球閥，該閥可用功能多，既能分配也能換向，適用于液體，氣體，蒸汽等介質的切斷或調節。
（5）電動三通球閥兼備開關切斷和智能比例式調節功能，不僅可截斷流體，也可以對壓力，流量，溫度等參數進行調整。
電動三通球閥主要技術參數:
公稱通徑：DN15mm~DN200mm，內螺紋：DN15~DN50mm
公稱壓力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa
連接方式：法蘭式、內螺紋連接
閥體結構：三通L型球閥，三通T型球閥
閥芯形式：O型球體閥芯
流量特性：快開特性
球芯材質：不銹鋼304、不銹鋼316、不銹鋼316L等
密封材質：聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）
閥體材質：碳鋼（WCB）、不銹鋼304、不銹鋼316、不銹鋼316L等
泄漏量Q：軟密封：零泄漏、硬密封：≤額定×0.001%
適用溫度：軟密封：-40℃~+180°C、 硬密封：-40℃~+450°C
使用范圍：水、氣體、蒸汽、燃氣、油品、腐蝕性介質等
驅動形式：電動 (可防爆、可帶手輪)
電源電壓：AC220V、AC380V、（DC24等）
輸出力矩：50NW-2000NW
開關時間：8秒~15秒~30秒~60秒（可根據要求定制）
控制方式：開關型（開關切斷控制）、智能調節型（4~20mA模擬信號控制）（可選防爆系列）
結構特點：一閥多用，既能換向也能分配、合流、分流、可調范圍廣。

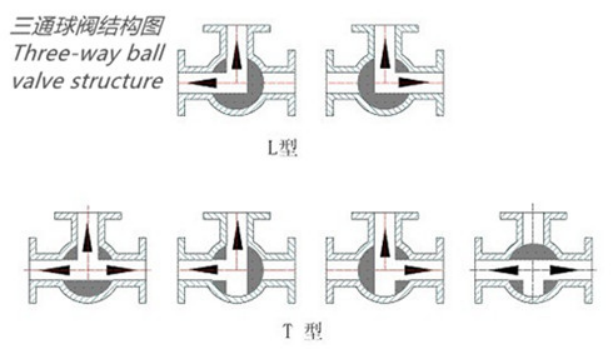

電動三通球閥的流向原理說明：
（1）電動三通球閥可根據流向切換要求一般分為L型結構和T型結構。

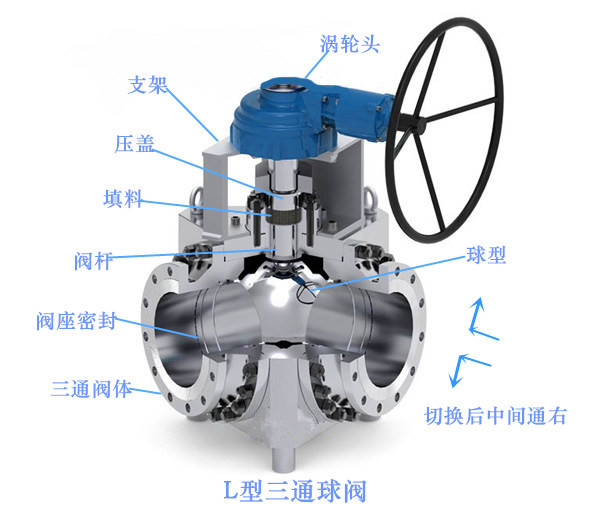

（2）L型電動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道相互連通，
（3）T型電動三通球閥適用于介質的分流、或合流的流向切換。T型三通球閥可以使三個通道相互連通或使其中兩個通道連通，起到分流或合流作用。
（4）該電動三通球閥一般采用兩個閥座結構，可根據用戶要求采用四閥座結構。
電動三通球閥安裝注意事項：
(1) 安裝前必須仔細核對領用閥門的實體標識、合格證等是否齊全、是否符合使用要求，還應對閥門狀態進行檢查，最后對閥門進行清洗、試壓和調試后安裝到管道上.D 檢查閥門包裝防護是否齊全，內腔、密封面及傳動部件是否有污物附著，確認無誤后方可啟閉閥門。檢查連接螺栓是否均勻旋緊，防止泄漏。檢查填料是否壓緊，壓緊程度能保證填料的密封作用，但又不得妨礙閥桿的旋轉。閥門試壓和調試應按相關標準進行(認為產品質量可靠、也可不進行試壓，清洗后直接安裝)，不得違規超壓或不按標準規范要求進行盲目試壓，違規試壓輕則造成閥門損壞，重則導致安全事故，應引起足夠的重視。
(2) 閥門在運輸起吊安裝過程中，吊索不允許系結在手輪上，起重點應放在腰部(如閥門設有專用吊裝孔或吊裝螺栓，應盡可能通過這些吊裝部位進行吊裝); 在運輸起卸期間應注意輕提輕放，嚴禁撞碰敲打或重力拋擲，以防涂污外表面或損傷零件。
(3) 螺紋連接的閥門，應將密封填料繩(加鉛油或聚四氟乙烯生料帶) 包在管道螺紋上，避免包到管道內璧或閥門內壁上，以免閥內存積影響介質流通。
(4) 安裝法蘭閥門時，要注意對稱均勻地擰緊螺栓，閥門法蘭與管子法蘭必須平行，間隙合理，以免產生過大應力導致開裂。對于脆性材料和強度不高的閥門，尤其要注意。
(5) 閥門連接的管路，一定要清掃干凈，以防雜物擦傷閥門密封面。可用壓縮空氣吹去氧化鐵屑、泥沙、焊渣和其他雜物。這些雜物，不但容易擦傷閥門的密封面，其中大顆粒雜物(如焊渣)，還有可能堵塞小口徑閥門通道，使其失效。
(6)不經常啟閉的閥門，應該經常檢查閥桿螺紋潤滑情況，定期添加潤滑劑，以防螺紋咬死; 室外閥門要對閥桿加保護套，以防雪、雨及塵土對閥桿造成腐蝕，影響閥門正常啟閉。
電動三通球閥維護與保養：
1、要定期檢查，電源不能有故障。
2、經常檢查管道，不要讓管道內有鐵銹和臟污。
3、不要將閥支承在敏感部位，如閥門定位器、接頭、連線等處。
4、閥體與上閥蓋連接處密封墊使用久了要及時更換，更換時只需卸下上閥蓋就可安放新的密封墊。
5、填料函如有參漏要及時更換密封埴料更換時將閥桿脫開，壓板和填料壓蓋取下即可裝入新的填料。
6、長期停放時，應裝上連接去蘭的保護罩所以接口都要用塑料塞堵上。停放時，保證閥整體的垂直性或水平位置。
