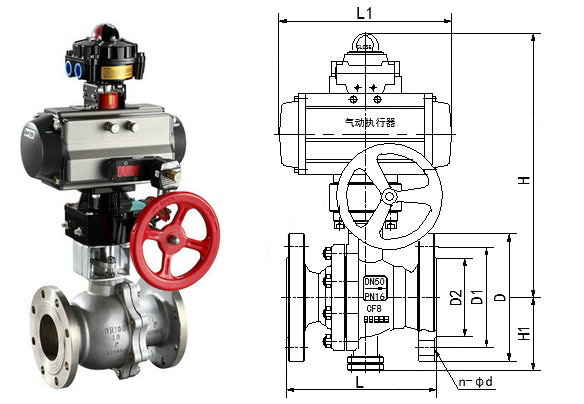

氣動O型切斷球閥圖片
氣動O型切斷球閥簡介 ：
氣動O型切斷球閥（開關球閥）是由單或（雙）作用氣動執行器和O型球閥組成。常用于要求快速關閉管路介質流通的場合，具有緊急復位功能，可在遇到突發故障失去氣源時，快速關閉閥門，防止介質倒流。該氣動O型切斷球閥是工業自動化控制系統中的重要執行機構，主要以壓縮空氣為動力源，且執行速度非常快、具有高精準的關閉功能、可嚴密切斷管路中的流體，是就地控制或者是遠程控制重要的執行單元，安全又可靠。
氣動O型切斷球閥特點：
（1）氣動O型切斷球閥可根據使用要求來選擇，可選用金屬密封或軟密封結構，滿足不同的工況場合。
（2）密封性能極佳，結構簡單易于密封。且密封能力隨著介質壓力增高而增大。
（3）流體阻力小、采用球閥閥體是所有閥門類中流體阻力最小的一種。球閥全開時與管路形成全通道，介質基本可以毫無阻力的流過。
（4）不僅能控制氣體、液體和蒸汽等介質，也適用控制污水和含有顆粒的介質。
（5）由于球閥本身具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
（6）防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
（7）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
氣動O型切斷球閥技術參數表：
公稱通徑：DN15mm~DN300mm、DN300以上選用固定球閥
公稱壓力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa
連接方式：法蘭式、內螺紋連接
動作范圍：0~90°
閥芯形式：O型球形閥芯
流量特性：快開特性
閥體結構：直通鑄造球型閥
閥體材質：碳鋼（WCB）、不銹鋼304、不銹鋼316、不銹鋼316L
密封材質：聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）
適用范圍：油品、液體、蒸汽、燃氣、腐蝕性介質等
泄漏量Q：軟密封：零泄漏、硬密封：≤額定×0.001%
適用溫度：軟密封：-40℃~+180°C、 硬密封：-40℃~+450°C
驅動形式：氣動
氣源壓力：壓縮空氣4-7bar（可帶手輪）
氣源接口：G1/4"、 G1/8"、 G3/8"、 G1/2"
作用形式：單作用（彈簧復位）、雙作用開關型（輸氣開啟，斷氣關閉）
可配附件：定位器、電磁閥、空氣過濾減壓器、保位閥、閥位傳送器、手輪機構等
氣動O型切斷球閥執行機構：
采用新型系列AT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
氣動O型切斷球閥執行機構附件的選項：
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手輪操機構。
氣動O型切斷球閥標準規范：
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
氣動O型切斷球閥閥門安裝注意事項：
(1) 安裝前必須仔細核對領用閥門的實體標識、合格證等是否齊全、是否符合使用要求，還應對閥門狀態進行檢查，最后對閥門進行清洗、試壓和調試后安裝到管道上.D 檢查閥門包裝防護是否齊全，內腔、密封面及傳動部件是否有污物附著，確認無誤后方可啟閉閥門。檢查連接螺栓是否均勻旋緊，防止泄漏。檢查填料是否壓緊，壓緊程度能保證填料的密封作用，但又不得妨礙閥桿的旋轉。閥門試壓和調試應按相關標準進行(認為產品質量可靠、也可不進行試壓，清洗后直接安裝)，不得違規超壓或不按標準規范要求進行盲目試壓，違規試壓輕則造成閥門損壞，重則導致安全事故，應引起足夠的重視。
(2) 閥門在運輸起吊安裝過程中，吊索不允許系結在手輪上，起重點應放在腰部(如閥門設有專用吊裝孔或吊裝螺栓，應盡可能通過這些吊裝部位進行吊裝); 在運輸起卸期間應注意輕提輕放，嚴禁撞碰敲打或重力拋擲，以防涂污外表面或損傷零件。
(3) 螺紋連接的閥門，應將密封填料繩(加鉛油或聚四氟乙烯生料帶) 包在管道螺紋上，避免包到管道內璧或閥門內壁上，以免閥內存積影響介質流通。
(4) 安裝法蘭閥門時，要注意對稱均勻地擰緊螺栓，閥門法蘭與管子法蘭必須平行，間隙合理，以免產生過大應力導致開裂。對于脆性材料和強度不高的閥門，尤其要注意。
(5) 閥門連接的管路，一定要清掃干凈，以防雜物擦傷閥門密封面。可用壓縮空氣吹去氧化鐵屑、泥沙、焊渣和其他雜物。這些雜物，不但容易擦傷閥門的密封面，其中大顆粒雜。
物(如焊渣)，還有可能堵塞小口徑閥門通道，使其失效。
(6)不經常啟閉的閥門，應該經常檢查閥桿螺紋潤滑情況，定期添加潤滑劑，以防螺紋咬死; 室外閥門要對閥桿加保護套，以防雪、雨及塵土對閥桿造成腐蝕，影響閥門正常啟閉。
