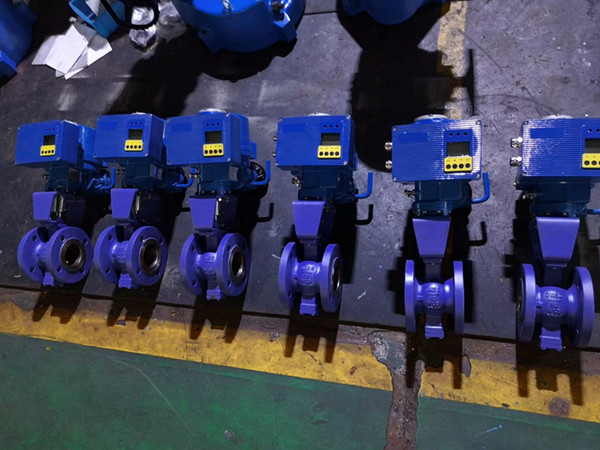

電動V型調節球閥圖片
電動V型調節球閥簡介：
電動V型球閥是一種球芯為V型結構的高性能V型調節球閥，V型狀邊緣，切斷雜質。在球體轉動過程中，球體V型刀口與閥座相切，從而切斷流體中的纖維和固態物質，而一般的球閥則不具備這一功能，故易導致關閉時纖維雜質卡住，給維修和維護帶來極大的不便。而V型球閥其閥芯是不會被纖維卡住。此外，當閥門關閉時。V型缺口與閥座之間產生契形剪刀作用，并具有自潔功能又可防止球芯卡死，閥體，閥蓋及閥座分別采用金屬點對點結構，另外使用了摩擦系數較小的閥桿彈簧，具有操作扭矩小，工作穩定。該電動V型球閥調節流量有近似等百分比或者線性的流量特性，V型口角度可定制，滿足更精確的截?cái)嗵匦院涂刂乒δ堋?/span>

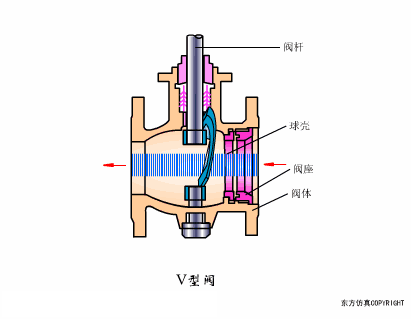

電動V型調節球閥工作原理：
電動V型調節球閥具有特殊形狀的V型切口，當閥門關閉時，V型切口與閥座形成契形，具有剪切作用。電動V型調節球閥適用于含纖維料漿，污水和粘性顆粒介質的控制，可防止球體和閥座之間污物產生的卡死現象，具有清潔功能，是一種用途廣泛的調節閥。
電動V型調節球閥在球體轉動過程中，球體V型刀口與閥座相切，從而切斷流體中的纖維和固態物質，而一般的球閥則不具備這一功能，故易導致關閉時纖維雜質卡住，給維修和維護帶來極大的不便。而電動V型調節球閥其閥芯是不會被纖維卡住的，并根據V型缺口的開度面積變化對管道介質進行流量大小的調節控制。
電動V型調節球閥特點：
（1）電動V型調節球閥的V型缺口球芯與金屬閥座之間具有極佳的剪切功能，特別適用于含纖維質流體、微小固體顆粒、料漿類流體等介質的工業管道中自控調節和切斷控制。
（2）電動V型調節球閥可調范圍廣，有近似等百分比或者線性的流量特性、還具有可靠的定位能力。
（3）電動V型調節球閥特有的V型閥芯改善了傳統球閥的控制性問題，使介質流量通過V型閥芯開口之間的開度得到了更精確的控制。
電動V型調節球閥主要技術參數：
公稱通徑：DN25mm~DN300mm
公稱壓力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa
連接方式：對夾式或法蘭式
動作范圍：0~90°
閥芯形式：V型切口閥芯
流量特性：等百分比特性或直線線性
閥體結構：直通鑄造球型閥
閥體材質：碳鋼（WCB）、不銹鋼304、不銹鋼316、不銹鋼316L
密封材質：聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）
使用介質：油品、粘性流體、漿液、含纖維及粉粒性介質
適用溫度：軟密封：-40℃~+180°C、 硬密封：-40℃~+450°C
驅動形式：電動（可防爆、可帶手動裝置）
電源電壓：AC220V、AC380V、（DC24V其它定制）
輸出力矩：50NW-2000NW
開關時間：8秒~15秒~30秒~60秒（可根據要求定制）
作用形式：智能調節型（4~20mA模擬信號控制）(可選防爆系列)
泄漏量Q：軟密封：零泄漏、硬密封：≤額定×0.001%
環境溫度：標準型:-20℃~+70℃
電動V型調節球閥標準規范：
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
電動V型調節球閥維護與保養：
1、要定期檢查，電源不能有故障。
2、經常檢查管道，不要讓管道內有鐵銹和臟污。
3、不要將閥支承在敏感部位，如閥門定位器、接頭、連線等處。
4、閥體與上閥蓋連接處密封墊使用久了要及時更換，更換時只需卸下上閥蓋就可安放新的密封墊。
5、填料函如有參漏要及時更換密封埴料更換時將閥桿脫開，壓板和填料壓蓋取下即可裝入新的填料。
6、長期停放時，應裝上連接去蘭的保護罩所以接口都要用塑料塞堵上。停放時，保證閥整體的垂直性或水平位置。
