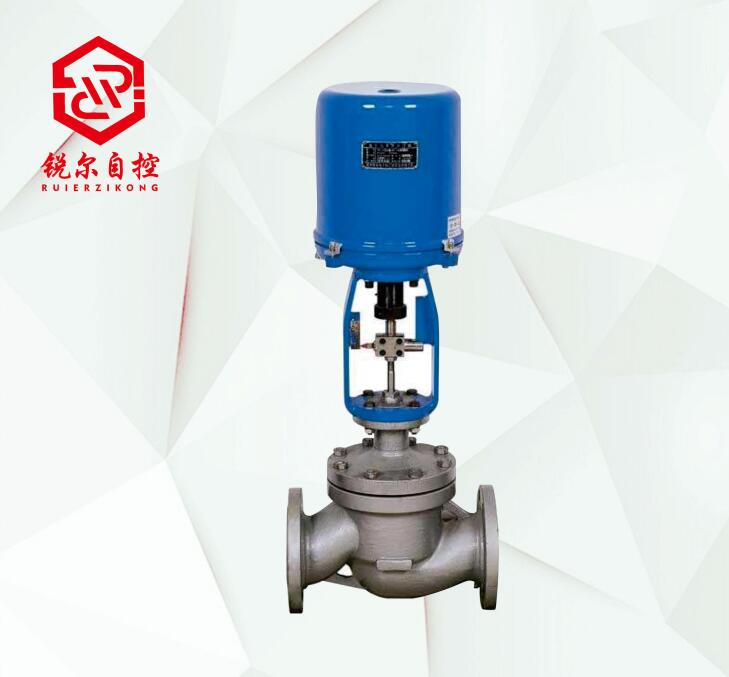

一、電動套筒調節閥 概述 電動套筒調節閥是一種壓力平衡型調節閥，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用多彈簧氣動執行機構或電動執行機構。流道呈S流線性，整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。特別適用于流量大，閥前后壓差較大、泄露要求不高的場合。本系列產品有常溫型、低溫型、高溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等級有PN1.6、4.0、6.4、10.0；閥體口徑范圍DN20-300，適用流體溫度-196-+560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ級、Ⅵ級。流量特性有直線、等百分比特性。多種品種規格可供選擇 二、電動套筒調節閥 主要零件材料及結構圖1 | 閥體 | WCB | CF8 | CF8M | CF3M | 2 | 密封墊 | PTFE/柔性石墨 | 3 | 套筒 | WCB | CF8 | CF8M | CF3M | 4 | 閥芯 | 304 | 304 | 316 | 316L | 5 | 閥蓋 | WCB | CF8 | CF8M | CF3M | 6 | 閥桿 | 304 | 304 | 316 | 316L | 7 | 填料 | PTFE/柔性石墨 | 8 | 彈簧 | 65Mn | 304 | 316 | 316L | 9 | 螺母 | 304 | 304 | 316 | 316L |
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。 三、電動套筒調節閥 主要技術參數公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 額定流量系數
(KV) | 直線 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 | 等百
分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 額定行程L（mm） | 16 | 25 | 40 | 60 | 100 | 公稱壓力PN（MPa） | 1.6 2.5 4.0 6.4 10.0 | 執行機構型號 | PSL | 201/202 | 204 | 208 | 312 | 320 | 3810L | 3810LSA-08 | 3810LSA-20 | 3810LSB-30 | 3810LSB-50 | 3810LSC-65 | 固有流量特性 | 直線、等百分比 | 固有可調比 | 50：1 | 工作溫度t（℃） | 普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450 | 輸入信號 | 0-10mADC、4-20mADC、220VAC（開關信號） | 電源電壓 | 220VAC 50Hz |
四、電動套筒調節閥 電動執行機構1、電動執行機構主要性能參數 型號 | 額定輸出力N | 速度mm/s | 技術參數 | PSL | 381L | PSL | 381L | PSL | 381L | PSL | 381L | 201 | 381LSA-08
361LXA-08 | 1000 | 800
800 | 0.25 | 4.2
4.2 | 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪 | 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄 | 202 | 381LSA-20
381LXA-20 | 2000 | 2000
2000 | 0.50 | 2.1
2.1 | 204 | 381LSB-30
381LXB-30 | 4500 | 3000
3000 | 0.50 | 3.5
3.5 | 208 | 381LSB-50
381LXB-50 | 8000 | 5000
5000 | 1.00 | 1.7
1.7 | 312 | 381LSC-65 | 12000 | 6500 | 0.60 | 2.8 | 325 | 381LSC-99 | 25000 | 10000 | 1.0 | 2.0 |
2、主要性能指標 項目 | 指標值 | 基本誤差％ | 配3810L±2.5； 帶定位器 ±1.0 | 回差％ | 配381L ±2.0； 配PSL±1.0 | 死區％ | 1.0 | 始終點偏差％ | 電開 | 始點 | ±2.5 | 終點 | ±2.5 | 電關 | 始點 | ±2.5 | 終點 | ±2.5 | 可調范圍 | 50：1 | 額定行程偏差％ | 2.5 | 泄量量L/H | 符合JB/T7387-94 IV級 小于閥的額定容量×10-4 |
3、允許壓差 公稱通徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 執行機構 | 允許壓差△P（MPa） | 配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 |
|
|
|
|
|
|
|
| PSL204 |
|
|
|
|
| 4.31 | 2.76 | 1.76 | 1.04 | 0.69 | 0.44 |
|
|
|
|
| PSL208 |
|
|
|
|
|
|
|
| 1.86 | 1.23 | 0.78 | 0.50 | 0.35 | 0.20 |
|
| PSL320 |
|
|
|
|
|
|
|
|
|
|
| ?1.26 | 0.87 | 0.49 | 0.32 | 0.22 | 配361L | 381LSA-20 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 |
|
|
|
|
|
|
|
| 381LSB-50 |
|
|
|
|
| 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 |
|
|
|
|
| 381LSC-65 |
|
|
|
|
|
|
|
| 1.51 | 0.99 | 0.64 | 0.41 | 0.28 |
|
|
| 381LSC-99 |
|
|
|
|
|
|
|
|
|
|
| 0.63 | 0.44 | 0.25 | 0.16 | 0.11 |
注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決  更多產品：ZAZM電動套筒調節閥 ZDLPF電動襯氟調節閥
|
