銳爾閥門有限公司與擁有超過18年專注于三偏心硬密封蝶閥研究團隊，借助于計算機3D建模，CAD，CFD流體分析和選型等軟件，并配備了定制化的專用加工設備，來保證關鍵零件尺寸精度控制，使得閥體，蝶版及密封圈同規格實現任意互換，銳爾公司及研究團隊研發的三偏心蝶閥是國內外為數不多真正實現雙相全壓零泄露的閥門制造廠之一，無論是超低溫，超高溫，高壓，耐腐蝕等極端工況，我們都可以提供滿足客戶的需要的可靠產品。 我們研發的產品經過權威的第三方嚴格檢查，密封性能具有穩定的雙向零泄露特質。 閥門通常需要可以在較寬的溫度及壓力范圍中使用，閥門材料適應更寬的溫度及壓力范圍，常規的彈性密封蝶閥通常不能滿足要求，金屬密封蝶閥應運而生。銳爾蝶閥采用三偏心設計，具有重量輕、設計緊湊、成本低、低操作扭矩的特點，可以在大多數工況下取代常規的閘閥，截止閥，球閥等。 銳爾蝶閥采用金屬薄片夾石墨或金屬密封面設計，具有1/4回轉、雙向密封性能。蝶板密封面多層次金屬和石墨或單片金屬設計，閥體密封面堆焊硬質合金使閥門本身具有防火性能，完全避免了常規彈性密封蝶閥因密封圈老化、變形、磨損而引起的泄漏問題。
產品規格： 設 計 標 準：API 609\EN593 法 蘭：ASME B16.5B16.47EN1092\GB9113 等結構長度：API609、ISO 5752 尺 寸：3~80”DN80-DN2000 壓 力：ASME 150LB-2500LB, PN10-PN450 溫 度 范 圍：-196℃~815℃ 蝶板密封面：石墨Graphite+金屬層Metal laminded，固體金屬Solid Metal 連 接 方 式：對夾式、凸耳式、雙法蘭或對焊式 可 應 用 于：石油化工、精煉廠、造船業、電廠、鋼廠、水處理.....
閥門口徑 12" 3=3 " | DN80 | 30 | 30" | DN750 | 4 | 4" | DN100 | 36 | 36" | DN900 | 6 | 6" | DN150 | 42 | 42" | DN1050 | 8 | 8" | DN200 | 48 | 48" | DN1200 | 10 | 10" | DN250 | 52 | 52" | DN1300 | 12 | 12" | DN300 | 56 | 56" | DN1400 | 14 | 14" | DN350 | 60 | 60" | DN1500 | 16 | 16" | DN400 | 64 | 64" | DN1600 | 18 | 18" | DN433 | 68 | 68" | DN1700 | 20 | 20" | DN500 | 72 | 72" | DN1800 | 24 | 24" | DN600 | 76 | 76" | DN1900 | 28 | 28" | DN700 | 80 | 80" | DN2000 |
三偏心蝶閥系列代號TOV 磅級1 代號 | 磅級 | 代號 | 磅級 | 1 | 150 | 9 | 900 | 3 | 300 | 15 | 1500 | 6 | 600 | 25 | 2500 |
端都連接形式 W 代號 | 類型 | G | 凸面法蘭 | B | 對焊 | W | 對夾式 | L | 凸耳式 | LR | API60雙法蘭長系列 |
操作方式G 代號 | 類型 | G | 齒輪箱操作 | M | 電動頭操作 | P | 氣動頭操作 | FA | 光閥桿 |
主體材料WCB 材料 | 牌號 | 材料 | 牌號 | WCB | A216 Grade WCB | CF8 | A351 Grade CF8 | LCB | A352 Grade LCB | CF3M | A351 Grade CF3M | LCC | A352 Grade LCC | CF3 | A351 Grade CF3 | CF8M | A351 Grade CF8M | CN7M(Aloy20) | A351 Grade CN7M |
內件代號1112 第一位數字 | 第二位數字 | 第三位數字 | 第四位數字 | 閥桿 | 密封環 | 閥體密封 | 非金屬密封環 | 代號 | 材料 | 代號 | 材料 | 代號 | 材料 | 代號 | 材料 | 1 | 17-4PH | 1 | F51+石墨 | 1 | STL.21 | 1 | PTFE | 2 | A469 431 | 2 | MONEL+石墨 | 2 | 507Mo | 2 | 石墨 | 3 | 1Cr13(F6a) | 3 | 17-4PH滲氮 |
|
| 3 | 低泄漏填料組 | 4 | F316 | 4 | MONEL |
|
| 4 | EPDM | 5 | F304 | 5 | INC718 |
|
| 5 | NBR | 6 | F316L | 6 | XM-19滲氮 |
|
| 6 | VITON | 7 | F304L |
|
|
|
|
|
| 8 | F51 |
|
|
|
|
|
| 9 | F53 |
|
|
|
|
|
|

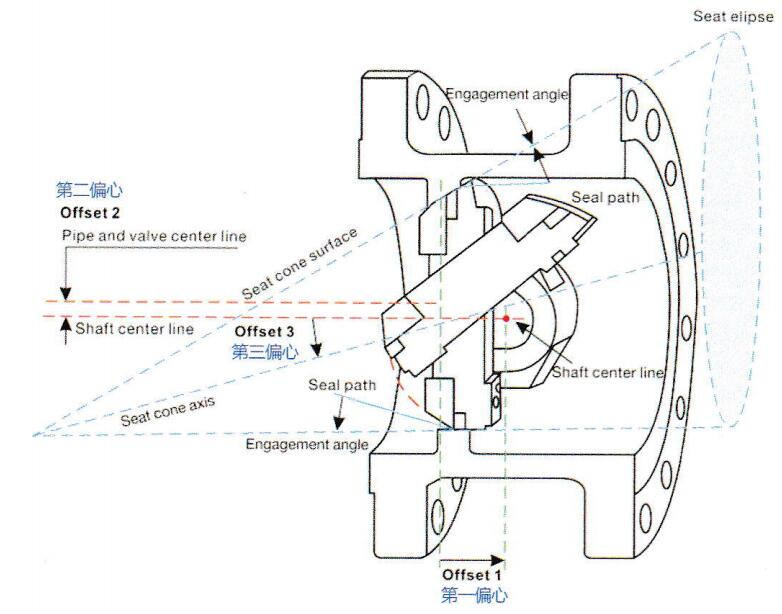

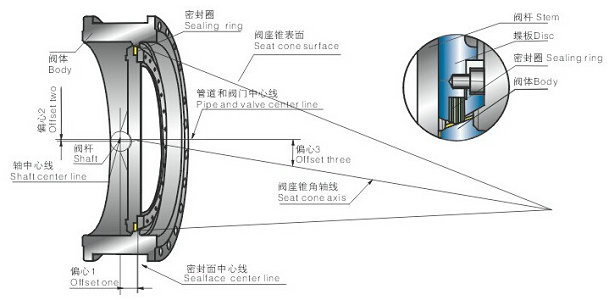

三種偏心的特點及區別

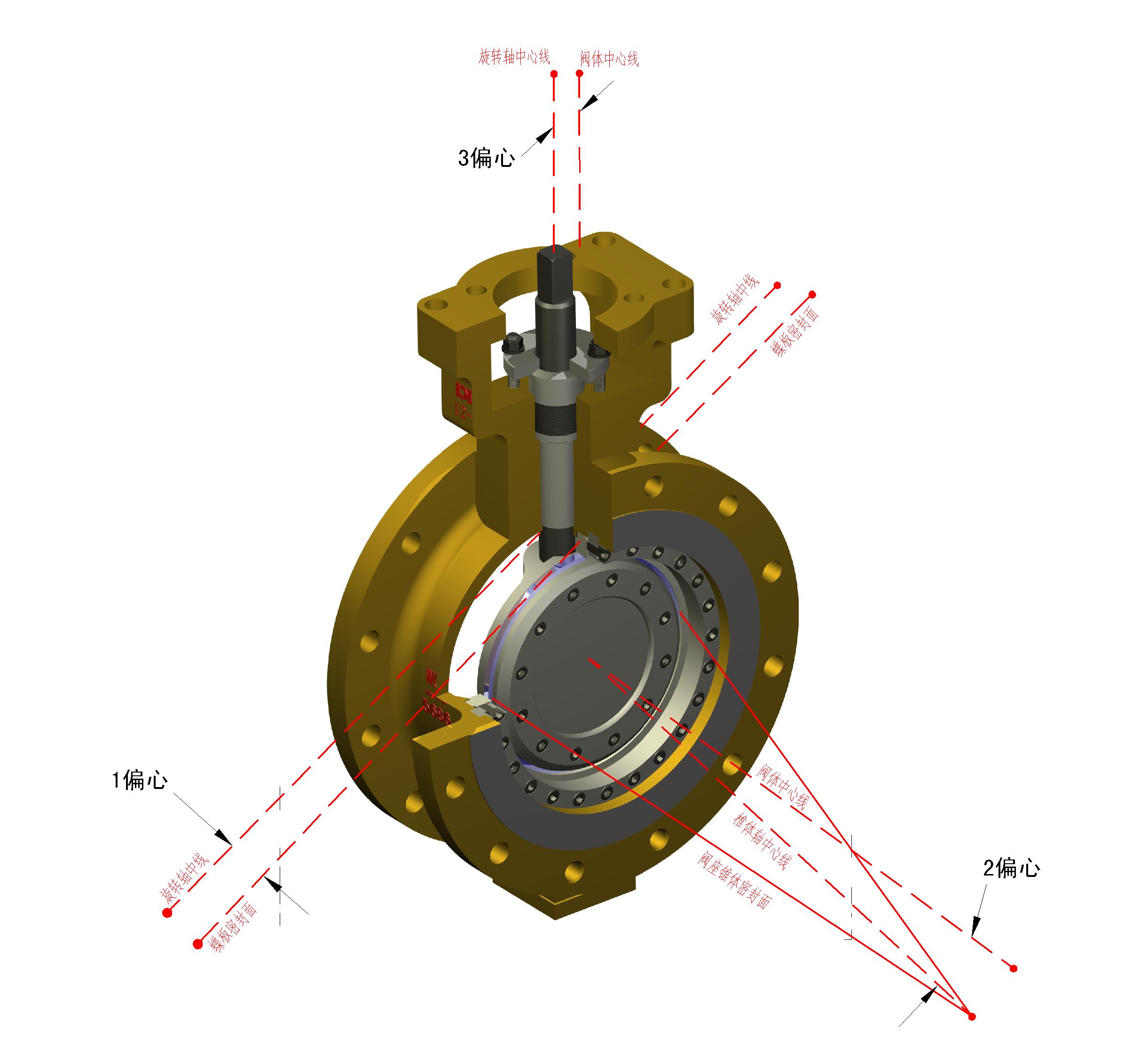

第一偏心 | 第二偏心 | 第三偏心 | 閥桿旋轉中心與閥座中心線偏離，確保閥座與蝶板間的緊密密封； | 閥桿旋轉中心與閥體中心偏離，閥門開啟時，可以使蝶板迅速脫離密封面; | 密封圈錐體中心與閥門中心線偏離，完全消除了蝶板與閥座之間的摩擦; |

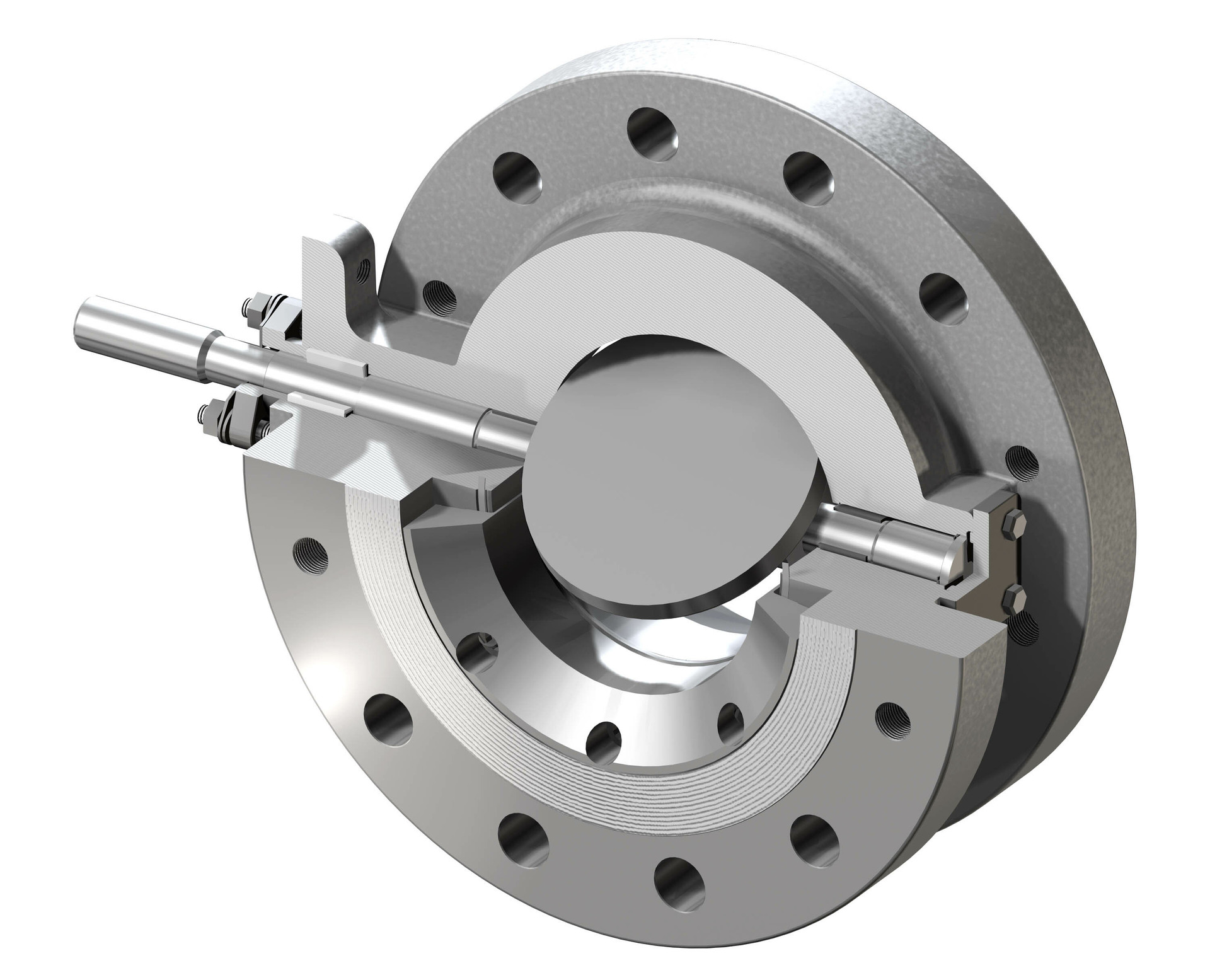

防吹出閥桿
防吹出閥桿：采用雙重防閥桿吹出設計，符合API609及ANSIB31.1的要求 | 上部防吹出結構 | 底部防吹出結構 | 閥桿設計成臺階軸與壓套配合，防止閥桿吹出。 | 閥桿下端開槽，嵌入對開環，防止閥桿吹出。 |
默認設計多層次密封 零泄漏 | 雙向密封，滿足API598的零泄漏要求。 | 防火設計 | 金屬及多層石墨相疊密封副設計，固有的防 火功能，滿足API607防火要求。 | 低開關扭矩 | 博運三偏心采用獨特的三個偏心設計，加上 定制化的加工設備既保證了良好的密封性能，也降低了操作扭矩。 |
低泄漏閥桿密封
低泄漏閥桿密封設計允許最高20PPM*的泄漏量 1、閥桿由閥桿軸承全程導向和定位，避免了因側向壓力沖擊而引起的閥桿側向偏移而導致閥 桿填料處泄漏。 2、填料預壓縮處理，上下端使用編織石 墨繩，中間使用成形石墨環，增強防泄漏性能。 3、閥桿和填料函表面粗糙度控制:閥桿在Ra0.4~Ra0.8之間; 填料函為Ra1.6。 4、可選擇動載的壓蓋使填料保持恒定持續的壓縮，減少閥桿填料密封處的泄漏。 5、根據用戶需要，閥桿密封可按照SHELL MESC77/312和TA-Luft標準設計。 * 20ppm按照氫氣吸入法確定

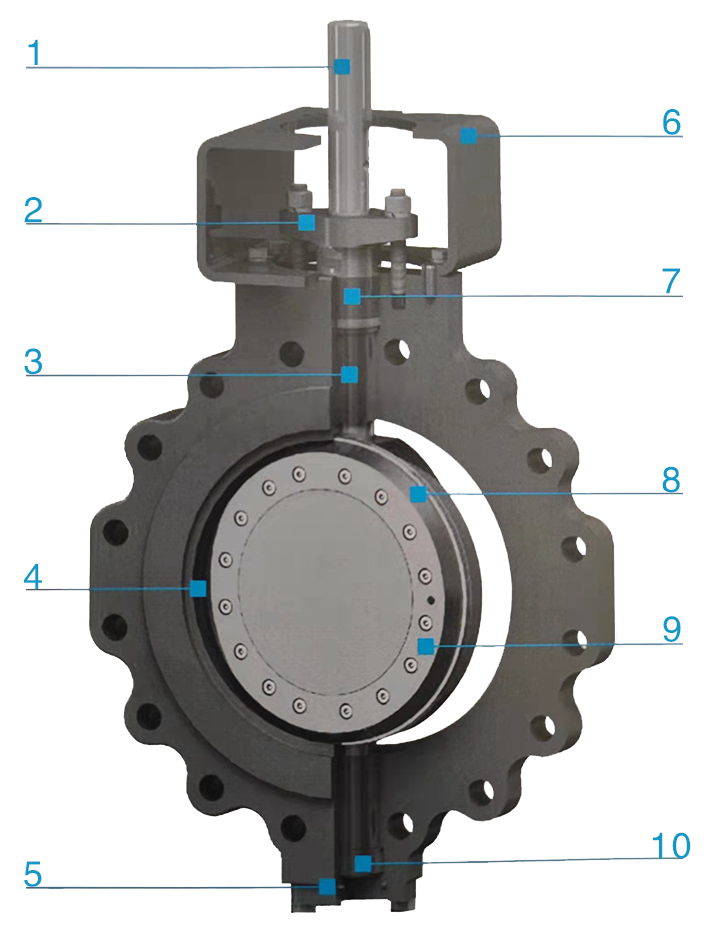

編號 | 介紹 | 1 | 一體式堅固閥桿，高剛度長壽命。 | 2 | 無需拆解執行器，填料可以自調節設計。 | 3 | 堅固的表面硬化軸承，耐磨損。 | 4 | 硬質合金堆焊的閥座與閥體一體化，比分離式閥座更可靠耐久。 | 5 | 高循環推力軸承延長使用壽命。 | 6 | 與執行器連接遵從ISO國際標準的頂法蘭。 | 7 | 可靠的填料密封設計。 | 8 | 獨特的三偏心密封設計，無摩擦，既緊密密封，又防火的多層或實心密封。 | 9 | 蝶板雙鍵一銷設計，保證扭矩及精確定位流線型蝶板，具有最佳的流量 控制特性及最小的壓力損失。 | 10 | 可靠的軸向限位，兼具防吹出設計。 |
材料范圍

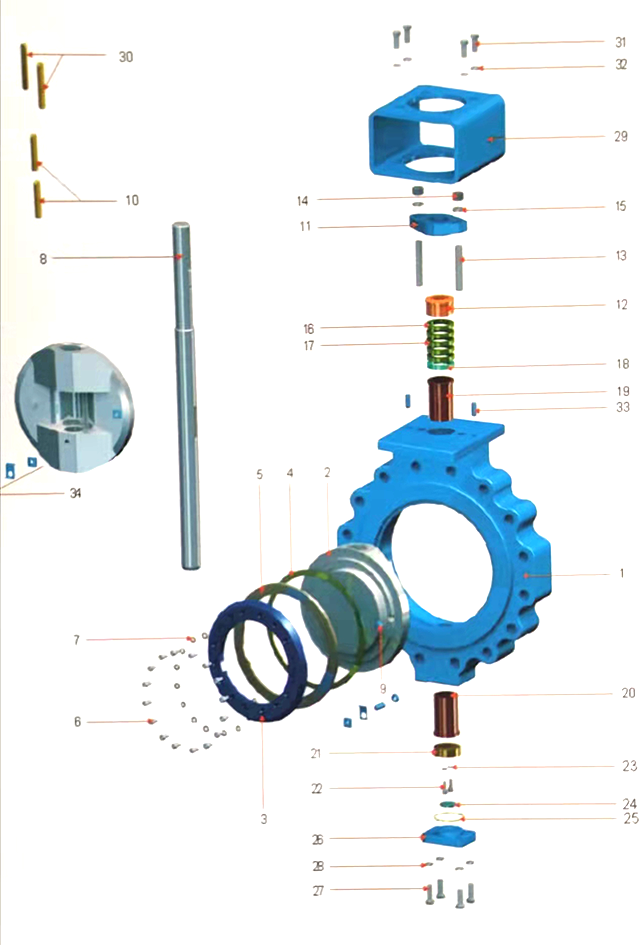

編號 | 零件名稱 | 零件材料 | 1 | 閥體 | ASTM A216 WCB/STL21 OVERLAY | 2 | 蝶板 | ASTM A216 WCB | 3 | 蝶板壓環 | ASTM A105N NITRIDED | 4 | 金屬密封壓環 | SPIRAL WCUND GRAPHITE/SS316L | 5 | 密封環 | LAMINATED UNS31803+GRA PHTE | 6 | 蝶板螺栓 | ASTM A193 B8 | 7 | 墊圈 | S.S | 8 | 閥桿 | 17-4PH | 9 | 銷 | S.S | 10 | 鍵 | 17-4PH | 11 | 壓板 | ASTM A216 WCB | 12 | 壓套 | ASTM A276 420 | 13 | 壓蓋螺栓 | ASTM A193 B7 | 14 | 閥體蝶母 | ASTM A194 2H | 15 | 墊片 | AISI 1566 | 16 | 填料 | REINFORCED GRAPHITE | 17 | 填料 | GRAFHITE | 18 | 墊圈 | ASTM A276 316L | 19 | 軸承 | ASTM A276 316L NITRIDED | 20 | 填料 | REINFORCED GRAPHITE | 21 | 防吹出塊 | ASTM A276316L NITRIDED | 22 | 螺栓 | ASTM A193 B8 | 23 | 墊圈 | S.S | 24 | 推出軸承 | ASTM A276 316L NITRIDED | 25 | 金屬密封環 | SPIRAL WDUND GRAPHITE/SS31EL | 26 | 下法蘭 | ASTV1 A105N | 27 | 螺栓 | ASTM A193 B7 | 28 | 墊圈 | AISI1066 | 29 | 支架 | AISI 1020 | 30 | 鍵 | C.S | 31 | 螺栓 | ASTM A193 B7 | 32 | 墊片 | AISI 1566 | 33 | 銷 | S.S | 34 | 固定裝置 | S.S |
流量系數CV值
| 150LB | 300LB | 600LB | 900LB | Size(in) | Cv | Kv | Cv | Kv | Cv | Kv | Cv | Kv | 3 | 160 | 137 | 160 | 137 | 135 | 116 | - | - | 4 | 300 | 257 | 300 | 257 | 250 | 214 | - | - | 6 | 790 | 677 | 630 | 540 | 580 | 497 | 497 | 403 | 8 | 1490 | 1276 | 1280 | 1096 | 1080 | 925 | 900 | 771 | 10 | 2590 | 2218 | 2390 | 2047 | 1720 | 1473 | 1400 | 1199 | 12 | 4020 | 3443 | 3680 | 3152 | 2560 | 2193 | 2100 | 1799 | 14 | 5695 | 4878 | 4630 | 3966 | 4120 | 3529 | 3100 | 2655 | 16 | 7840 | 6715 | 6280 | 5379 | 5400 | 4625 | 4330 | 3709 | 18 | 9610 | 8231 | 8530 | 7306 | 7480 | 6407 | 5680 | 4865 | 20 | 12590 | 10784 | 10460 | 8959 | 9850 | 8437 | 7490 | 6415 | 24 | 17990 | 15409 | 16350 | 14004 | 14960 | 12814 | 10480 | 8976 | 28 | 28600 | 24497 | 23570 | 20188 | 18420 | 15777 | - | - | 30 | 31800 | 27238 | 29800 | 25525 | 23900 | 20471 | - | - | 32 | 36300 | 31092 | 33500 | 28694 | 26400 | 22612 | - | - | 36 | 45900 | 3315 | 42300 | 36231 | 32700 | 28009 | - | - | 40 | 56600 | 48480 | 51800 | 44368 | - | - | - | - | 42 | 61900 | 53019 | 53400 | 45739 | - | - | - | - | 48 | 81800 | 70064 | 74120 | 63486 | - | - | - | - | 52 | 100400 | - | - | - | - | - | - | - | 54 | 119000 | - | - | - | - | - | - | - |
Cv值計算 執行Cv值計算時，必須考慮以下因素：流量值，特性，阻塞流量和臨界流量以及調節比。 Cv或Kv流量值 Kv是在恒定條件下在15℃下以m3/h和1bar的壓降下的水流量在閥門內。 Cv是在恒定條件下，在15℃和1psi壓降下，水的流量，單位為gpm在閥門內。 Cv= 1.1675 Kv 符合IEC 60534-2-1/ ISA S75.01和S75.02的特性。 Cv /額定Cv值 流量特性表示相對于閥打開位置的流量恒定的壓降。
|
